產品介紹

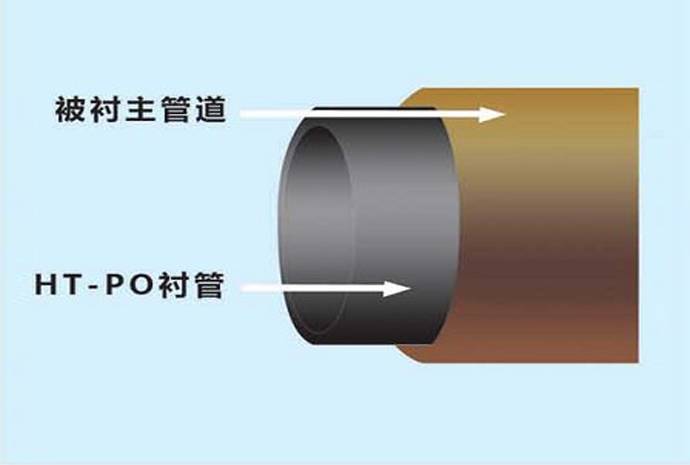

為了適應高溫領域內襯修復技術的發展，我公司在引進國外技術的基礎上獨家開發出了“寶塑”牌內襯修復用耐高溫聚烯烴(HT-PO)合金管道。
一、HT-PO系我公司專用商品名?！癏T”含義是耐高溫，“PO”含義是聚烯烴合金。
二、HT-PO管道選用材料為進口聚烯烴塑料合金。此材料由于特殊的片狀晶體結構，因而具有優良的耐高溫、耐應力開裂、耐腐蝕能力，且保持著普通PE管材的承壓能力和優異的焊接性能。該材料繼承了聚乙烯家族優異的抗蠕變性能以及需低溫脆裂性能，同時摒棄了普通聚乙烯不能承受高溫的缺點，是聚烯烴在家族在高溫應用領域的又一次突破。
三、HT-PO襯管可成功應用于U型內襯及多級縮徑等修復方法。
產品規格
執行標準：Q/JTBS 001 《內襯修復用耐高溫聚烯烴合金(HT-PO)管道》
一、產品規格：dn20mm - 1200mm
二、HT-PO內襯管道壁厚要求
對于內襯管的壁厚，則要依據舊管道管體的損壞程度，同時考慮修復后管道的運行壓力、使用壽命、舊管道能提供的支撐力等條件來確定。通常選擇HT-PO內襯管的壁厚為6-12mm之間。
| 公稱直徑 | dn100 | dn150 | dn200 | dn250 | dn300 |
| 最小壁厚 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 |
| 公稱直徑 | dn350 | dn400 | dn500 | dn600 | dn700 |
| 最小壁厚 | 8.5 | 9.6 | 12.5 | 14.0 | 16.0 |
產品特性
1、耐高溫，工作溫度最高可達95℃。
2、耐應力開裂能力好。HT-PO管道材料特殊的片狀晶體結構使其具備優異的抗點載荷、抗慢速裂紋增長(SCG)等性能。
3、耐壓性能優異。HT-PO聚烯烴合金管道能在高溫高壓下呈現優異的長期靜液壓性能。
4、具有優良的耐腐蝕性能，壽命大于50年。
5、襯管內壁光滑，摩阻小，不滋生細菌。
6、優異的低溫韌性： HT-PO管的脆化溫度很低，可以在-70℃以上的環境下使用，仍有足夠的柔韌性和抗沖擊性能。
7、連接方便，修復施工周期短，修復成本低，可即修即用。
8、提高被修復管道的耐壓強度20-40% 。
9、原位修復，地下穿越，可避免地面建筑物、障礙物對施工的影響。
性能指標
HT-PO管道執行標準：Q/JTBS 001 《內襯修復用耐高溫聚烯烴合金(HT-PO)管道》
一、HT-PO管道材料物理性能
| 性能 | 單位 | 試驗方法 | 指標 |
| 密度 | g/cm3 | GB/T 1033.1 | ≥0.930 |
| 維卡軟化點 | ℃ | GB/T 1633 | ≥120 |
| 導熱系數(60℃) | W/m.k | GB/T 10294 | ≤0.4 |
| 熱膨脹系數 | 10-4/k | GB/T 1036 | 1.1-1.6 |
二、HT-PO管道材料力學性能
| 性能 | 單位 | 試驗方法 | 指標 |
| 拉伸屈服強度 | MPa | GB/T 8804 | ≥20 |
| 縱向回縮率 | % | GB/T 6671 | ≤2 |
| 斷裂伸長率 | % | GB/T 8804 | ≥450 |
| 彈性模量 | MPa | GB/T 1040 | ≥650 |
三、HT-PO管道耐高溫性能指標
| 項目 | 環應力/MPa | 試驗溫度/℃ | 實驗時間/h | 指標 |
| 靜液壓試驗 | 11.2 | 20 | 1 | 無破裂無滲漏 |
| 4.0 | 95 | 165 | ||
| 3.8 | 95 | 1000 | ||
| 靜液壓熱穩定試驗 | 2.4 | 110 | 8760 | 無破裂無滲漏 |
應用領域
>> 石油輸送：油田的輸油、輸氣、油氣混輸、污水管道，多年來一直面臨著腐蝕穿孔的問題，而輸送高溫石油管道的銹蝕更為嚴重。HT-PO管道修復工藝具有投資小、工期短、耐高溫、防腐效果好、管道壽命長等優點。
>> 化工電力 ：內襯HT-PO管道，使管道耐磨損、不結垢，提高輸送效率，節約生產成本，延長管道壽命。
>> 市政給排水 ：不需要全線開挖，在原有管道內穿插襯管，實現以塑代鋼，解決了自來水的二次污染問題，而施工成本僅為新建管道的60%左右 。
>> 市政燃?xì)猓阂蛱烊粴獾妮斔蛪毫Ω哂诿簹獾妮斔蛪毫?，將原?lái)輸送煤氣的鑄鐵管道(承插口連接)內襯HT-PO管后可提高鑄鐵管的耐壓等級，防止泄露，滿足天然氣的輸送要求 。
施工安裝
HT-PO管道的連接施工：
HT-PO管道可以采用熱熔對接、電熔連接、法蘭連接等多種形式。焊接方式與PE管道相似。具體施工技術規范可參見《國家石油天然氣行業標準SY/T4110》
管道修復方法：

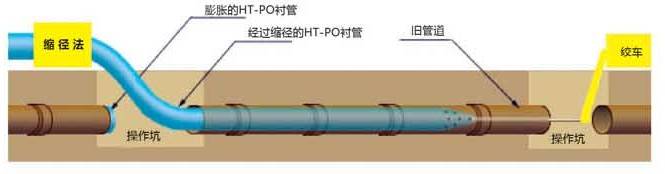

1、內襯修復縮徑法：

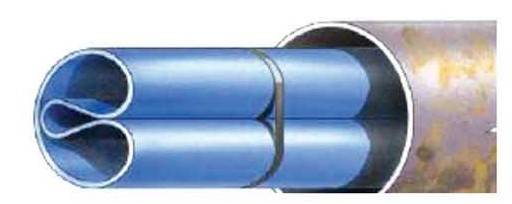

2、內襯修復U型內襯法：
