低壓灌溉用抗沖改性聚氯乙烯(PVC-M)管材是我公司技術研發人員借鑒國外同類產品標準，結合國內PVC-U管材應用現狀，以硬聚氯乙烯樹脂為主要原料，經過物理改性，經擠出成型的一種具有高強度和高韌性的聚氯乙烯管材。目前，該產品以其優異的抗沖性能和施工便利而被廣泛應用，深受用戶的喜愛。

　　建投寶塑擁有德國巴頓費爾德(Battenfeld)生產線、PVC混料系統和擴口設備，采用先進的生產工藝和無鉛配方、結合多年的PVC管材管件生產經驗，生產的PVC-M管道產品性能優良，質量穩定可靠，經國家塑料制品質量監督檢驗中心、國家化學建材檢測中心、中國疾病預防控制中心環境與健康相關產品安全所、河北、江蘇等省疾病預防控制中心檢驗，完全國家相關標準要求。

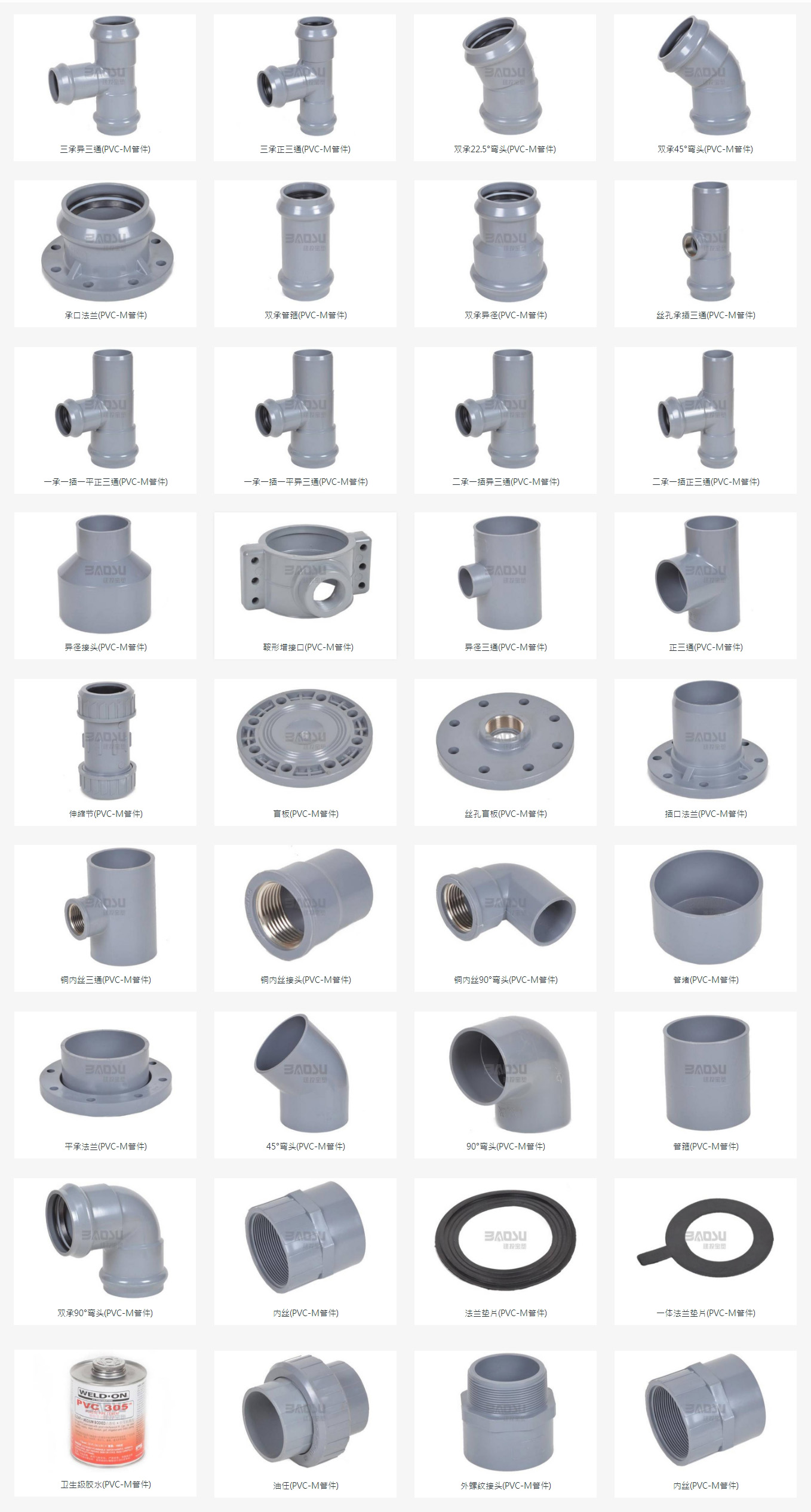

　　建投寶塑灌溉用PVC-M管材管件可廣泛應用于城鄉排水和灌溉系統。

公稱外徑dn,mm	公稱壁厚en,mm
	S25	S20	S16	S12.5	S10	S8
	SDR51	SDR41	SDR33	SDR26	SDR21	SDR17
	公稱壓力，MPa
	0.63	0.8	1.0	1.25	1.6	2.0
20					2.0	2.0
25					2.0	2.0
32					2.0	2.0
40					2.0	2.4
50				2.0	2.4	3.0
63			2.0	2.5	3.0	3.8
75		2.0	2.3	2.9	3.6	4.5
90	2.0	2.2	2.8	3.5	4.3	5.4
110	2.2	2.7	3.4	4.2	5.3	6.6
125	2.5	3.1	3.9	4.8	6.0	7.4
140	2.8	3.5	4.3	5.4	6.7	8.3
160	3.2	4.0	4.9	6.2	7.7	9.5
180	3.6	4.4	5.5	6.9	8.6	10.7
200	3.9	4.9	6.2	7.7	9.6	11.9
225	4.4	5.5	6.9	8.6	10.8	13.4
250	4.9	6.2	7.7	9.6	11.9	14.8
280	5.5	6.9	8.6	10.7	13.4	16.6
315	6.2	7.7	9.7	12.1	15.0	18.7
355	7.0	8.7	10.9	13.6	16.9	21.1
400	7.9	9.8	12.3	15.3	19.1	23.7
450	8.8	11.0	13.8	17.2	21.5	26.7
500	9.8	12.3	15.3	19.1	23.9	29.7
560	11.0	13.7	17.2	21.4	26.7	33.2
630	12.3	15.4	19.3	24.1	30.0	37.4
710	13.9	17.4	21.8	27.2	33.9	42.1
800	15.7	19.6	24.5	30.6	38.1	47.4

　　PVC-M在保持了PVC-U管材的優點的同時，還增加了如下優勢：

　　1、優異的抗沖性能

　　PVC-M管材的柔韌性得到了大幅度增強，而良好的韌性提高了管材的抗沖擊性能，從而有效抵抗安裝和運輸過程對管材的外力沖擊，提高了管材抗外力破壞能力。

　　以dn200mm管材為例，在0℃下的落錘沖擊試驗，PVC-U管材和PVC-M的沖擊高度均為2米，但PVC-M的沖錘質量為10kg，PVC-U的沖錘質量僅為2kg。顯然PVC-M承受的沖擊能量遠遠高于PVC-U管材，說明PVC-M的韌性遠高于普通PVC-U管材。

　　PVC-M管材22℃、20m快速沖擊試驗更具說服力。標準要求在22℃下進行試驗，落錘質量為3～30kg(以dn200mm為例，沖錘質量達20kg)，沖擊高度為20m，試驗要求所有試樣不發生脆性破壞為合格，而PVC-U管材則沒有這項要求。經過系統的對比測試發現： PVC-M管材受沖擊后均為韌性破壞，在管材外壁上沖出一個小坑，管材本體并未受到損害;但在同樣條件下做試驗，PVC-U管材受沖擊后則發生碎裂。

　　雖然在塑料管道施工技術規程中嚴禁對管材進行拋、摔、滾、拖，但管材在實際裝卸運輸以及安裝過程中難免受到外力撞擊， PVC-M則能有效地抵抗外力沖擊保證管道安全。

　　2、優異的抗開裂性能和耐點載荷的能力

　　在實際中管材難免受到損傷，或者因為鋪設不好產生應力集中，抗開裂性能差的管材就容易導致管道滲漏、破裂，并會因為裂紋擴展而發生脆性破壞。經驗證明過去PVC-U管道的多數事故是“低應力脆斷”，也就是抗應力開裂性能差。

　　而PVC-M的耐點載荷和耐環境應力開裂的性能則顯著提高，如果不慎在管材表面造成劃傷、劃痕也不會對管材的使用造成影響。為驗證PVC-M的抗應力開裂性能，專門開發了切口管材液壓試驗。切口管材試驗是為了判定管材表面受到損傷后，其承壓能力及使用壽命受影響的程度。首先要在管材表面加工切口，切口深度為管材壁厚的10%，然后按照承受內壓標準進行試驗，試驗合格(不發生破裂)才能表明管材質量合格。此項試驗是抗沖型管材(PVC-M)所特有，與PE管材要求進行的ISO13479《慢速裂紋增長切口管材試驗》原理基本一致，PVC-U管材不要求做此試驗。

　　切口管材液壓試驗結果表明： PVC-M抗點載荷能力、抗應力開裂及抗裂紋增長能力很強。PVC-M(有切口)長期強度也不受影響，可靠性高;PVC-U(有切口)長期強度就明顯下降，可靠性低。由于PVC-M管對切口的敏感性降低，消除了安全隱患，從而保障了管線長期、安全、可靠地運行。

　　3、建投寶塑第二代PVC-M的可熔接性 第一代PVC-M管材雖然抗沖性能增強，但熔接性差，對接熔接強度低，呈脆性開裂，不能滿足非開挖施工和有焊接需求的施工要求。“建投寶塑”技術人員利用多年P(guān)VC-M的開發經驗，開發了新一代既具有較高剛性，又有非常好韌性而且可以對接熔焊的PVC-M管材。 新一代PVC-M管材即可以彎曲，也可以折疊?？蓱?yīng)用于非開挖和修復舊管道的襯入管，解決了以往過路過河等非開挖施工必須選用PE管材的難題。

低壓灌溉用抗沖改性聚氯乙烯（PVC-M）管是在PVC-U材料的基礎上加入適當?shù)母男詣怨不旄男缘姆绞缴a(chǎn)而成的，可以在不降低強度或稍降低強度的前提下顯著地提高韌度，使材料具有優異的抗沖性、抗開裂性。

PVC-M管的性能：

1、 物理性能

項  目	技術指標
維卡軟化溫度	≥80℃
縱向回縮率	≤5%
二氯甲烷浸漬試驗	15℃±1℃，30min，表面無變化

2、 力學性能

項  目	技術指標
落錘沖擊試驗（0℃）	TIR≤5%
落錘沖擊試驗（22℃）（dn ≥110mm）	不發生脆性破壞
液壓試驗	無破裂、無滲漏
切口管材液壓試驗	無破裂、無滲漏
C-環韌度試驗	韌性破壞

3、 系統適用性試驗

項  目	要  求
連接密封試驗	無破裂、無滲漏
偏角實驗	無破裂、無滲漏
負壓試驗	無破裂、無滲漏
注：僅適用于彈性密封圈連接方式

4、 PVC-M管材20米落錘試驗

公稱外	重錘質量	沖擊高度
110-140	10	20
160	15
180-280	20
315-400	25
>400	30

　PVC-M管材在保持PVC材料高強度特性的同時，經過物理改性，增強了材料的延展性和抗開裂性，具有更良好的韌性和高承壓能力。可廣泛應用于城鄉排水和灌溉系統。

一、PVC-M管施工及運輸過程的優勢：

1、提高運輸可靠性

PVC-M管道韌性提高，在運輸、搬運、施工過程中可以有效抵抗外力沖擊，降低安全風險。不慎在管材表面造成的輕微劃痕不會對管材的使用造成影響。

2、提高施工環境的適應能力

PVC-M管道優越的耐沖擊性能和良好的韌性，可有效降低施工中局部點荷載帶來的對管道的影響以及由于地基不均勻沉降造成的對管材的破壞，從而可以更好的適應施工環境。

3、提高管道系統的水力學性能

PVC-M管道可以有效吸收由于水壓波動而引發的沖擊能，提高管道抵抗水錘的能力，從而降低管道的運行風險，提高供水效率，降低運行成本。

4、具有高強度、高韌性的PVC-M管道采用膠圈連接和溶劑粘接，安裝步驟方法和普通PVC-U管道一致。

5、同PE管道相比，施工速度快，對施工環境要求較低，特別是在南方多雨的地方，更具有施工優勢。

二、粘連式管件安裝步驟示意圖：

 1、安裝前，首先檢查管材、管件質量，把接口打磨出倒角；  2、把承口和插口工作面擦拭干凈；  3、畫出插入長度標線；  4、用毛刷將潤滑劑均勻涂刷于承口處；  5、用毛刷將潤滑劑均勻涂刷于插口處；  6、將管道的插口對準承口，保證插入管段的平直，進行粘接。

三、柔性接口式管件安裝步驟示意圖：

 1、檢查管材、管件及橡膠圈質量，并把承口和插口工作面擦拭干凈；  2、將膠圈大頭向里小頭向外放入承口凹槽內，不得扭曲；  3、畫出插入長度標線；  4、用毛刷將潤滑劑均勻涂刷于承口處凹槽內的橡膠圈及插口端外表面上；  5、將管道的插口對準承口，用緊線器或手扳葫蘆將管一次拉入到合適位置；  6、用塞尺順承插口間隙插入，沿管材圓周檢查膠圈安裝是否正常。
