聚乙烯(PE)管材是以聚乙烯樹脂為主要原料，經(jīng)擠出成型的管材。我公司生產(chǎn)的灌溉用聚乙烯(PE)管道所采用的樹脂為中高密度聚乙烯，材料等級為PE80。
　　寶塑擁有德國巴頓費爾德(Battenfeld)PE管材生產(chǎn)線和管件注塑機，可以按照GB/T 23241——2009標準生產(chǎn)dn32-315mm全系列管材、管件。年生產(chǎn)能力7.5萬噸。
　　寶塑生產(chǎn)的PE灌溉管材完全符合國家及國際相關(guān)標準的要求。所有原料全部采用PE80級別要求的高品質(zhì)原材料，絕不摻雜任何垃圾料。

灌溉用聚乙烯PE管材規(guī)格尺寸:
ISO4427規(guī)定了生產(chǎn)PE灌溉管可以采用PE63、PE80材料，在GB/T23241——2009當中規(guī)定了采用PE63、PE80兩種材料。

公稱外徑 （dn）	公稱壓力（PN）/MPa
	0.4	0.6	0.8	1.0	1.25
	公稱壁厚（en）/mm
25	——	——	——	——	2.3
32	——	——	——	——	3.0
40	——	——	——	——	3.7
50	——	——	——	——	4.5
63	——	——	——	4.7	5.8
75	——	——	4.5	5.6	6.8
90	——	4.3	5.4	6.7	8.2
110	——	5.3	6.6	8.1	10.0
125	——	6.0	7.4	9.2	11.4
140	4.3	6.7	8.3	10.3	12.7
160	4.9	7.7	9.5	11.8	14.6
180	5.5	8.6	10.7	13.3	16.4
200	6.2	9.6	11.9	14.7	18.2
225	6.9	10.8	13.4	16.6	20.5
250	7.7	11.9	14.8	18.4	22.7
280	8.6	13.4	16.6	20.6	25.4
315	9.7	15.0	18.7	23.2	28.6
注：公稱壁厚（en）根據(jù)設(shè)計應(yīng)力6.3MPa確定

　　1、優(yōu)異的韌性

　　PE灌溉管是一種高韌性管材、其斷裂伸長率超過500%，對管基礎(chǔ)不均勻沉降和錯位的適應(yīng)能力非常強，抗震性好，世界各地的實踐證明PE管是耐震性好的管材，如：1995年日本的神戶地震中，PE管是唯一沒有被破壞的管材。云南省保山市自來水公司2001年1月安裝了兩個規(guī)格聚乙烯給水管材。運行兩個多月后，該地區(qū)發(fā)生最大震級5.9級地震，該市其它供水管道包括水泥管、玻璃鋼夾砂管、PVC-U管和鑄鐵管都遭到不同程度的破壞，而聚乙烯(PE)管材完好無損，保持繼續(xù)供水。因此，地震多發(fā)區(qū)適宜鋪設(shè)PE管。

　　另外，由于PE管的韌性，PE管還可以盤卷(尤其是管徑小的PE管)，減少了大量連接管件。PE灌溉管的走向容易按照施工方法的要求進行改變。在施工時，可在管子允許的彎曲半徑內(nèi)繞過障礙，降低施工難度 。

　　2、安全衛(wèi)生

　　PE的原料分子只有碳、氫元素，沒有有害有毒的元素存在，衛(wèi)生可靠，可用于純凈飲用水系統(tǒng)。

　　3、抗應(yīng)力開裂性好

　　PE管具有低的缺口敏感性，高抗剪切強度和優(yōu)異的抗刮痕能力，耐環(huán)境RCP和SCG性能突出。該性能可抑制外力對管材料內(nèi)的缺陷、安裝過程中造成的切口、安裝或使用過程中造成的刮痕、巖石的緊密接觸和彎曲載荷等應(yīng)力集中點的作用，增加材料的抗應(yīng)力開裂性，使之具有低缺口敏感度、高剪切強度以及優(yōu)異的抗裂紋能力。 研究證明， PE100級管材則具有更加出色的抗刮痕能力。

　　4、低溫抗沖擊性好

　　PE灌溉管的低溫脆化溫度極低，可在-60攝氏度溫度范圍內(nèi)安全使用。

　　5、耐磨性好

　　聚乙烯管與鋼管的耐磨性對比實驗表明：它的耐磨性是鋼管的4倍。

　　6、特殊的施工方式

　　PE管材可以采取一些特殊的施工方式，例如非開挖施工、跨河鋪設(shè)等先進施工方法，節(jié)省資金，加快進度。

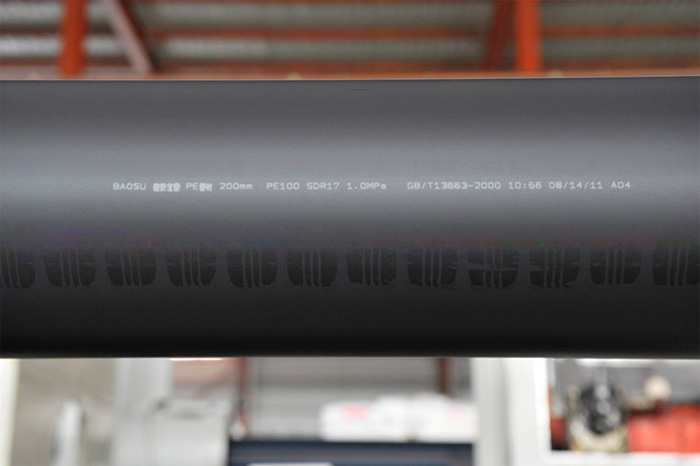

　　PE管材應(yīng)用在灌溉時，管材的顏色為黑色。

項目	技術(shù)指標	試驗方法
斷裂伸長率/%	≥350	按GB/T 8804.2-2003測定
縱向回縮率（110℃）/%	≤3	按GB/T 6671-2001測定
耐環(huán)境應(yīng)力開裂	折彎處不合格數(shù)不超10%	按GB/T 15819-2006測定
氧化誘導時間（200℃）/min	≥20	按GB/T 17391-1998測定
靜液壓試驗（20℃）	不破裂，不滲漏	按GB/T 6111-2003測定
a dn32mm的灌溉用管應(yīng)符合此要求。 b 低密度聚乙烯管實驗條件為環(huán)應(yīng)力6.9MPa（1h）

　　寶塑符合國家標準GB/T 23241——2009的PE灌溉管材的性能檢測報告

　　PE灌溉管材可以廣泛應(yīng)用于水溫不超過40℃的輸配水工程，在下列領(lǐng)域具有廣泛應(yīng)用。

　　>>農(nóng)業(yè)灌溉

　　一、PE管道連接方式

　　1、熱熔對接：熱熔對接是一種簡易快捷的PE管道連接方法，適用于直徑大于63mm的管材與管材、管材與管件間的連接。為了達到最佳的焊接效果，必須很好的控制焊接過程，并符合焊接參數(shù)。

　　2、管件連接：PE灌溉管道可由注塑管件、焊制管件、鋼塑轉(zhuǎn)化接頭或其它形式的機械管件連接。

　　3、法蘭連接：通常法蘭連接用于PE管道與閥門或其它材質(zhì)的管材與管件連接。

　　二、熱熔對接焊的焊接操作步驟：

　　1、固定：用輥杠或者支架將管墊平，保證兩管在同一水平線上，固定在焊機上。

　　2、對口：調(diào)整同心度，利用夾具校正管材不圓度，并且留有足夠的焊接距離。

　　3、銑削：銑削足夠的厚度，使焊接端面光潔、平行，確保對接面間隙＜0.3mm，錯邊量小于焊接處壁厚的10%。重新裝夾具時必須重新銑削端面。

　　4、測量拖動力：每次焊接時必須測量并且記錄拖動壓力。

　　5、加熱加壓翻邊：放置加熱板，調(diào)整焊接壓力，當加熱板兩側(cè)焊接處圓周卷邊凸起高度達到規(guī)定值時，停止加壓。

　　6、降壓吸熱：降壓至拖動壓力，在確保加熱板與焊接端面緊密貼合的條件下，開始吸熱加時。

　　7、取走加熱板：吸熱時間到達后迅速使加熱板與管材分離，盡快抽出加熱板。

　　8、加壓對接：立即貼合焊接面，迅速將壓力升至焊接壓力，嚴禁高壓碰撞。

　　9、保壓冷卻：在壓力下冷卻。
