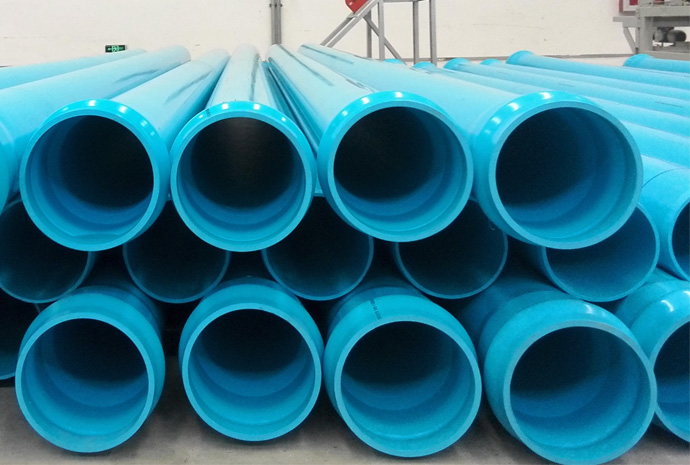

產品介紹
給水用高強度聚氯乙烯（PVC-S）管材是以PVC樹脂為主要原料，加入適量助劑，經混合、擠出、定徑、冷卻、切割和脹口等工藝加工成型。給水用注塑管件是以PVC樹脂為主要原料，加入適量助劑，在混合后注塑成型。
“建投寶塑”以社會責任為已任，專注中國給水管道，致力于讓百姓喝上放心的水，憑借數十年P(guān)VC管道的生產、技術研發經驗，采用德國巴登菲爾德擠出機和nsf脹口模具，原材料均為國內大型石化企業生產的高品質樹脂，嚴格按照 ISO9002 質量保證體系要求，采用自己獨特、精良的工藝配方組織生產。
“建投寶塑”生產的高強度給水用PVC-S管材產品，經國家化學建材測試中心、全國預防醫學科學院及河北省衛生防疫站等權威部門檢測，符合國家標準的要求。
產品規格
“建投寶塑”可按下列標準生產多種規格的PVC-S管材及配件：
Q/JTBS 011-2015《給水用高強度聚氯乙烯（PVC-S）管材》
Q/JTBS 011-2015《給水用高強度聚氯乙烯（PVC-S）管材》規格尺寸表
公稱 外徑 （mm） | 公稱壁厚en,mm | |||||||||||||
0.63MPa | 0.8MPa | 1.0MPa | 1.25MPa | 1.6MPa | 2.0MPa | 2.5MPa | ||||||||
壁厚 | 公差 | 壁厚 | 公差 | 壁厚 | 公差 | 壁厚 | 公差 | 壁厚 | 公差 | 壁厚 | 公差 | 壁厚 | 公差 | |
63 | 2 | 0.4 | 2.5 | 0.5 | 3 | 0.5 | 3.8 | 0.6 | 4.7 | 0.8 | 5.8 | 0.9 | 7.1 | 1.1 |
75 | 2.3 | 0.5 | 2.9 | 0.5 | 3.6 | 0.6 | 4.5 | 0.7 | 5.6 | 0.9 | 6.9 | 1.1 | 8.4 | 1.3 |
90 | 2.8 | 0.5 | 3.5 | 0.6 | 4.3 | 0.7 | 5.4 | 0.9 | 6.7 | 1.1 | 8.2 | 1.3 | 10.1 | 1.6 |
110 | 2.7 | 0.5 | 3.4 | 0.6 | 4.2 | 0.7 | 5.3 | 0.8 | 6.6 | 1 | 8.1 | 1.3 | 10 | 1.5 |
125 | 3.1 | 0.6 | 3.9 | 0.6 | 4.8 | 0.8 | 6 | 0.9 | 7.4 | 1.2 | 9.2 | 1.4 | 11.4 | 1.8 |
140 | 3.5 | 0.6 | 4.3 | 0.7 | 5.4 | 0.9 | 6.7 | 1.1 | 8.3 | 1.3 | 10.3 | 1.6 | 12.7 | 2 |
160 | 4 | 0.6 | 4.9 | 0.8 | 6.2 | 1 | 7.7 | 1.2 | 9.5 | 1.5 | 11.8 | 1.8 | 14.6 | 2.2 |
180 | 4.4 | 0.7 | 5.5 | 0.9 | 6.9 | 1.1 | 8.6 | 1.3 | 10.7 | 1.7 | 13.3 | 2 | 16.4 | 2.5 |
200 | 4.9 | 0.8 | 6.2 | 1 | 7.7 | 1.2 | 9.6 | 1.5 | 11.9 | 1.8 | 14.7 | 2.3 | 18.2 | 2.8 |
225 | 5.5 | 0.9 | 6.9 | 1.1 | 8.6 | 1.3 | 10.8 | 1.7 | 13.4 | 2.1 | 16.6 | 2.5 |
|
|
250 | 6.2 | 1 | 7.7 | 1.2 | 9.6 | 1.5 | 11.9 | 1.8 | 14.8 | 2.3 | 18.4 | 2.8 |
|
|
280 | 6.9 | 1.1 | 8.6 | 1.3 | 10.7 | 1.7 | 13.4 | 2.1 | 16.6 | 2.5 | 20.6 | 3.1 |
|
|
315 | 7.7 | 1.2 | 9.7 | 1.5 | 12.1 | 1.9 | 15 | 2.3 | 18.7 | 2.9 | 23.2 | 3.5 |
|
|
355 | 8.7 | 1.4 | 10.9 | 1.7 | 13.6 | 2.1 | 16.9 | 2.6 | 21.1 | 3.2 | 26.1 | 4 |
|
|
400 | 9.8 | 1.5 | 12.3 | 1.9 | 15.3 | 2.3 | 19.1 | 2.9 | 23.7 | 3.6 | 29.4 | 4.5 |
|
|
450 | 11 | 1.7 | 13.8 | 2.1 | 17.2 | 2.6 | 21.5 | 3.3 | 26.7 | 4.1 | 33.1 | 5 |
|
|
500 | 12.3 | 1.9 | 15.3 | 2.3 | 19.1 | 2.9 | 23.9 | 3.6 | 29.7 | 4.5 | 36.8 | 5.6 |
|
|
560 | 13.7 | 2.1 | 17.2 | 2.6 | 21.4 | 3.3 | 26.7 | 4.1 |
|
|
|
|
|
|
630 | 15.4 | 2.4 | 19.3 | 2.9 | 24.1 | 3.7 | 30 | 4.5 |
|
|
|
|
|
|
710 | 17.4 | 2.7 | 21.8 | 3.3 | 27.2 | 4.1 |
|
|
|
|
|
|
|
|
800 | 19.6 | 3 | 24.5 | 3.7 | 30.6 | 4.6 |
|
|
|
|
|
|
|
|
900 | 22.0 | 3.3 | 27.6 | 4.2 |
|
|
|
|
|
|
|
|
|
|
1000 | 24.5 | 3.7 | 30.6 | 4.59 |
|
|
|
|
|
|
|
|
|
|
產品特性
1、重量輕、裝運方便
PVC-S管比重僅為鋼、鑄造鐵管的1/5 ，混凝土的1/3。管材重大約占同規格、同長度球墨鑄鐵管的1/4，混凝土的1/10。因此，裝卸方便，可降低運輸費1/2-1/3。1、無毒害、無二次污染流動。
2、衛生無毒、無害
PVC-S管材在使用過程中不結垢、不滋生藻類和其它微生物，不會對水質產生二次污染。
3、流動阻力小
PVC-S管內壁光滑，流動阻力小，其糙率為0.008-0.009，輸水能力較鑄鐵管提高20%，混凝土管提高40%。
4、強度高
23℃ 時的抗拉強度不低于45Mpa，其長期靜水設計強度基數比其它一般的熱塑性塑料大兩倍或兩倍以上。耐水壓強度較高。
5、耐腐蝕性
PVC-S管具有良好的耐腐蝕性能，可耐多種化學介質的腐蝕，不受潮濕水分和土壤酸堿鹽的影響。其本身還是電的絕緣材料及熱的不良導體，不會發生電化學腐蝕，管道鋪設不需進行任何防腐處理。
6、隔熱、阻燃
PVC-S管材導熱能力比傳統的管材低，同時難以燃燒，且具有自熄性。
7、防咬嚙
PVC-S管不是營養源，因此不會受到嚙齒動物的侵蝕。根據美國國家衛生基金會在密歇根州進行實驗正明，老鼠不會咬嚙PVC-S管材。
8、連接方便，安裝簡便
由于PVC-S管質輕、易連接、且有一定的韌性，所以，安裝簡便，與其它管材相比，管道系統越復雜，PVC-S管的優點越突出。
9、使用壽命長
傳統管材使用壽命為20-30年，PVC-S管材在額定溫度、壓力下使用壽命不低于50年。
10、維護容易
PVC-S管維護費用僅為鑄鐵管或混凝土管的30%。
性能指標
項 目 | 技術指標 |
維卡軟化溫度 | ≥80℃ |
縱向回縮率 | ≤5% |
二氯甲烷浸漬試驗 | 15℃,15min,表面變化不劣于4N |
落鍾沖擊試驗（0℃）TIR | ≤5％ |
液壓試驗（20℃，40MPa，1h） | 無破裂、無滲漏 |
連接密封試驗（de＞90，2.0×PN，20℃，1h） | 無破裂、無滲漏 |
二、PVC-S給水管衛生性能：
給水用高強度聚氯乙烯（PVC-S）管材應符合2001年衛生部頒布的《生活飲用水輸配水設備及防護材料衛生安全性能評價規范》中規定的關于飲用水管材衛生指標的要求。
| 測定項目 | 單位 | 衛生規范要求 |
| 鋇 | mg/L | 增加量≤0.05mg/L |
| 三氯甲烷 | mg/L | 增加量≤0.006mg/L |
| 錳* | mg/L | 增加量≤0.02mg/L |
| 鐵* | mg/L | 增加量≤0.06mg/L |
| 銅* | mg/L | 增加量≤0.2mg/L |
| 鋅* | mg/L | 增加量≤0.2mg/L |
| 揮發酚類 | mg/L | 增加量≤0.02mg/L |
| 鎳* | mg/L | 增加量≤0.02mg/L |
| 銻 | mg/L | 增加量≤0.0005mg/L |
| 四氯化碳 | mg/L | 增加量≤0.0002mg/L |
| 錫 | mg/L | 增加量≤0.002mg/L |
| 氯乙烯單體 | mg/kg | 材料中含量≤1.0mg/kg |
| 色度 | 度 | 增加量≤5度 |
| 耗氧量（以O(shè)2計） | mg/L | 增加量≤1mg/L |
| 渾濁度 | （NTU）度 | 增加量≤0.2（NTU）度 |
| 臭和味 | 浸泡后水無異臭、異味 | |
| 肉眼可見物 | 浸泡后水不產生任何肉眼可見的碎片雜物 | |
| pH | 改變量≤0.5 | |
| 溶解性總固體 | mg/L | 增加量≤10mg/L |
| 汞 | mg/L | 增加量≤0.0002mg/L |
| 砷 | mg/L | 增加量≤0.005mg/L |
| 鎘 | mg/L | 增加量≤0.0005mg/L |
| 鋁 | mg/L | 增加量≤0.02mg/L |
| 鉻（六價鉻） | mg/L | 增加量≤0.005mg/L |
| 鉛 | mg/L | 增加量≤0.001mg/L |
應用領域
>> 城鎮供水工程
>> 城鎮水源地輸水工程
>> 建筑用上水管
>> 供水管井用管材
>> 農業灌溉管材
>> 化工管材
>> 園林綠化
>> 礦山用管
施工安裝
一、R-R彈性密封橡膠圈連接安裝程序：
1.將承口槽內表面及插口外表面用棉紗擦拭干凈。
2.將橡膠圈按正確方式（大頭朝里，小頭朝外）放于承口槽內。
3.在插口端畫插入深度標線。
4.在膠圈上及插口入部分均勻涂刷好潤滑劑。（禁用油類）
5.用緊線器或手扳葫蘆一次拉到標位。
6.用塞尺沿圓周檢查膠圈安裝是否正常。
安裝圖解：
二、T-S法管道連接步驟：
1、切割-將管材按要求尺寸、垂直切開、倒角；
2、清理-將插口外表面和承口內表面的灰塵或油清洗干凈；
3、涂抹-將粘合劑均勻且迅速地涂刷在插口外表面和承口內表面；
4、插入-立即將兩管或管材和管件的中心線找正，迅速插入并轉1/4圈，以使粘和劑 均布插口和承口間隙；
5、保持-插入完后保持不動以便粘合劑凝固，保持至少一分鐘，最后及時抹去管外多余粘合劑；
6、結束-連接完后，十分鐘內應避免向管材施加荷載，48小時后才能進行水后試驗。
