產品介紹
隨著國內外塑料管道系統應用領域的快速發展，傳統施工中由于施工條件惡劣或施工不規范，在施工過程中對PE管道的劃傷不可避免，劃傷導致的劃痕可能會造成PE管材應力集中和裂紋擴展，若其中有石塊等堅硬物存在，還會對PE管材產生嚴重的點載荷破壞，極大的影響了PE管材的使用壽命。
為有效解決上述問題，我公司與歐洲道達爾石化公司合作，將新一代抗開裂PE100-RC管道原料與多層管道技術完美結合，聯合開發了使用更為安全的新一代RC-PO抗開裂多層復合管道。

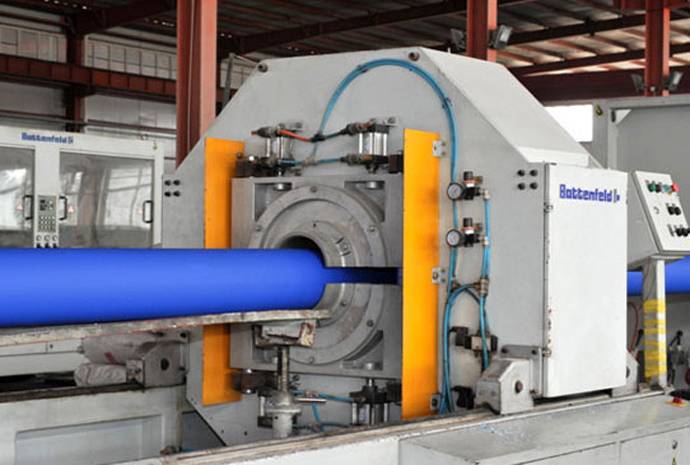

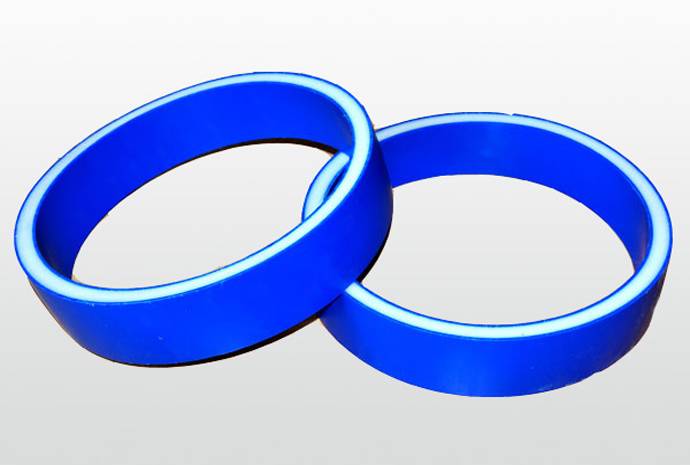

RC-PO抗開裂多層復合管材外層采用超韌藍色PE原材料，具有抗外部劃傷性能和優異的抗點載荷能力，使用更為安全，因而具有更長的使用壽命。該管道特別適用于采用非傳統施工技術，如無砂鋪設、非開挖技術(U型法內襯修復、縮徑法內襯修復、爆管法、水平定向鉆法、犁入法、地源熱泵技術等)。
產品規格
執行標準： 參考GB/T13663-2000《給水用聚乙烯(PE)管材》、GB/T15558.1-2003《燃氣用埋地聚乙烯(PE)管材》及DIN PAS1075《可選擇多種安裝技術的聚乙烯管材 尺寸，技術要求和測試》制定了企業標準《三層擠超韌聚乙烯(PE100-RC)復合管材》
| 公稱壁厚en(mm)及最小內層厚度In(mm)、外層厚度hn(mm) | |||||||||||||||
|
公稱外 徑 dn, mm | SDR26 | SDR21 | SDR17 | SDR13.6 | SDR11 | ||||||||||
| 公稱壓力,MPa | |||||||||||||||
| 0.6 | 0.8 | 1 | 1.25 | 1.6 | |||||||||||
| en | hn | In | en | hn | In | en | hn | In | en | hn | In | en | hn | In | |
| 90 | 4.3 | 0.7 | 2.5 | 5.4 | 0.9 | 2.5 | 6.7 | 1 | 2.5 | 8.2 | 1.3 | 2.5 | |||
| 110 | 4.2 | 0.7 | 2.5 | 5.3 | 0.8 | 2.5 | 6.6 | 1 | 2.5 | 8. 1 | 1.3 | 2.5 | 10 | 1.5 | 2.5 |
| 125 | 4.8 | 0.8 | 2.5 | 6 | 0.9 | 2.5 | 7.4 | 1. 1 | 2.5 | 9.2 | 1.4 | 2.5 | 11.4 | 1.7 | 2.5 |
| 140 | 5.4 | 0.9 | 2.5 | 6.7 | 1 | 2.5 | 8.3 | 1.3 | 2.5 | 10.3 | 1.6 | 2.5 | 12.7 | 1.9 | 2.5 |
| 160 | 6.2 | 1 | 2.5 | 7.7 | 1.2 | 2.5 | 9.5 | 1.5 | 2.5 | 11.8 | 1.8 | 2.5 | 14.6 | 2.2 | 2.5 |
| 180 | 6.9 | 1. 1 | 2.5 | 8.6 | 1.3 | 2.5 | 10.7 | 1.6 | 2.5 | 13.3 | 2 | 2.5 | 16.4 | 2.5 | 2.5 |
| 200 | 7.7 | 1.2 | 2.5 | 9.6 | 1.5 | 2.5 | 11.9 | 1.8 | 2.5 | 14.7 | 2.2 | 2.5 | 18.2 | 2.8 | 2.8 |
| 225 | 8.6 | 1.3 | 2.5 | 10.8 | 1.6 | 2.5 | 13.4 | 2 | 2.5 | 16.6 | 2.5 | 2.5 | 20.5 | 3. 1 | 3. 1 |
| 250 | 9.6 | 1.5 | 2.5 | 11.9 | 1.8 | 2.5 | 14.8 | 2.3 | 2.5 | 18.4 | 2.8 | 2.8 | 22.7 | 3.4 | 3.4 |
| 280 | 10.7 | 1.6 | 2.5 | 13.4 | 2 | 2.5 | 16.6 | 2.5 | 2.5 | 20.6 | 3. 1 | 3. 1 | 25.4 | 3.8 | 3.8 |
| 315 | 12. 1 | 1.9 | 2.5 | 15 | 2.3 | 2.5 | 18.7 | 2.8 | 2.8 | 23.2 | 3.5 | 3.5 | 28.6 | 4.3 | 4.3 |
| 355 | 13.6 | 2. 1 | 2.5 | 16.9 | 2.6 | 2.6 | 21. 1 | 3.2 | 3.2 | 26. 1 | 4 | 4 | 32.2 | 4.9 | 4.9 |
| 400 | 15.3 | 2.3 | 2.5 | 19. 1 | 2.9 | 2.9 | 23.7 | 3.6 | 3.6 | 29.4 | 4.4 | 4.4 | 36.2 | 5.5 | 5.5 |
| 450 | 17.2 | 2.6 | 2.6 | 21.5 | 3.3 | 3.3 | 26.7 | 4 | 4 | 33. 1 | 5 | 5 | 40.9 | 6.2 | 6.2 |
| 500 | 19. 1 | 2.9 | 2.9 | 23.9 | 3.6 | 3.6 | 29.7 | 4.5 | 4.5 | 36.8 | 5.6 | 5.6 | 45.4 | 6.9 | 6.9 |
| 560 | 21.4 | 3.3 | 3.3 | 26.7 | 4 | 4 | 33.2 | 5 | 5 | 41.2 | 6.2 | 6.2 | 50.8 | 7.7 | 7.7 |
| 630 | 24. 1 | 3.7 | 3.7 | 30 | 4.5 | 4.5 | 37.4 | 5.6 | 5.6 | 46.3 | 7 | 7 | 57.2 | 8.6 | 8.6 |
| 710 | 27.2 | 4. 1 | 4. 1 | 33.9 | 5. 1 | 5. 1 | 42. 1 | 6.4 | 6.4 | 52.2 | 7.9 | 7.9 | 64.5 | 9.7 | 9.7 |
| 800 | 30.6 | 4.6 | 4.6 | 38. 1 | 5.8 | 5.8 | 47.4 | 7.2 | 7.2 | 58.8 | 8.9 | 8.9 | 72.6 | 10.9 | 10.9 |
| 900 | 34.4 | 5.2 | 5.2 | 42.9 | 6.5 | 6.5 | 53.3 | 8 | 8 | 66.2 | 10 | 10 | 81.7 | 12.3 | 12.3 |
| 1000 | 38.2 | 5.8 | 5.8 | 47.7 | 7.2 | 7.2 | 59.3 | 8.9 | 8.9 | 72.5 | 10.9 | 10.9 | 90.2 | 13.6 | 13.6 |
| 1200 | 45.9 | 6.9 | 6.9 | 57.2 | 8.6 | 8.6 | 67.9 | 10.2 | 10.2 | 88.2 | 13.3 | 13.3 | |||
產品特性
超韌PE100是一種高性能材料，是更耐慢速裂紋增長(SCG)的PE100，材料本身的機械性能有了極大的改善。RC-PO管材不僅保持了PE管材優異的韌性和良好的耐腐蝕性，更表現在其良好的耐點載荷、抗表面劃傷和超強的耐慢速裂紋增長能力。
由于超韌PE100的優異特性，該管材相對于傳統的PE管材提供了更好的安全性和更長久的使用壽命，即使遭遇到切、挖、和點荷載等極端荷載時同樣完好。在施工環境惡劣時， RC-PO抗開裂多層復合管的優勢極為突出。
1、超強的抗外部劃傷性能
RC-PO管道具有超強的耐慢速裂紋增長能力，可以有效的抵抗各種原因造成的外部劃傷引起的破壞。慢速裂紋增長是一項影響PE管道長期使用壽命的重要指標，然而現行國標中并未引起重視，沒有相關性能指標要求。目前，燃氣用PE管道國際標準中已經列入了最小抗裂紋擴展時間500小時，而道達爾超韌PE100管的實際測試值多達17000小時，在歐洲標準PAS 1075中規定的超韌PE管最小抗裂紋擴展時間為8760小時。因此，超韌PE100管道抗劃傷性能較普通PE管道有了極大提高。
2、優異的抗點載荷能力
RC-PO管道可有效防止因惡劣施工條件及管道運行過程諸如石塊、金屬等堅硬物對管材造成的點載荷破壞，使用更安全、更可靠。
3、較長的使用壽命
RC-PO抗開裂多層復合管材正常使用壽命達100年以上，在施工過程中即使偶有外部損傷，因其裂紋擴展速度僅為普通PE管材的幾十分之一，可有效保證管材的正常運行，延長使用壽命。
一般的外部損傷不會影響其使用壽命。
性能指標

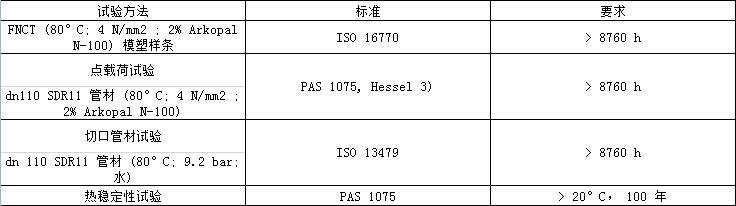

RC-PO抗開裂多層復合管道采用的內外層原材料完全滿足德國標準DIN-PAS1075《可選擇非傳統安裝技術的聚乙烯管材尺寸，技術要求和測試》的要求。在PAS 1075標準中規定，定義為超韌PE100的原材料符合以下要求：

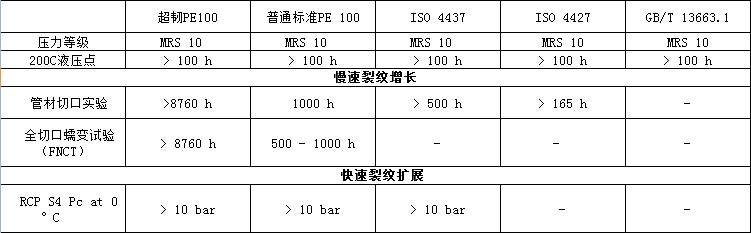

通過數據對比可知，超韌PE100抗開裂性能遠高于普通PE管道，多項檢測項目PE管道的ISO標準并未列入。
超韌PE100優于普通PE100材料性能：
應用領域
RC-PO抗開裂多層復合管材除適用于給水及燃氣領域外，特別適用于采用非傳統施工技術，如無砂鋪設、非開挖技術(U型內襯法、縮徑內襯法、爆管法、水平定向鉆法、犁入法、銑削法等)，在施工環境較為惡劣的條件下使用也同樣安全、可靠。
無砂鋪設和非開挖技術避免了對居民生活和交通造成的環境影響，同時與傳統施工方式相比，可節約鋪設費用60%、減少施工時間達10倍，節省能源達50倍。(數據來源：溫哥華第十四屆塑料管道大會(PPXV)費用模型論文報告)
施工安裝
RC-PO管材和管件可像普通PE管道一樣通過對接熔接、電熔連接及機械連接等方式進行施工。所用的熱熔焊接設備也完全相同。并且其相對于普通的PE，還具有以下的優勢：
1、節約安裝費用
管道回填時無需使用砂土墊層，減少施工安裝費用約30-60%，并且最終用戶、管道運營商、采購商、技術人員、工程設計師和周圍居民均為從中受益，不但可產生很大的經濟效益，其較強的社會效益也是不容忽視的。下圖為各種施工方式可節約費用的統計。
2、節約時間
RC-PO管材繼承了PE管材的技術優點，在用于管道更新、非開挖安裝和管道快速敷設技術時可比傳統的施工方式節省大概50%以上的時間。
