PE管材

　　聚乙烯(PE)管材是以聚乙烯樹脂為主要原料，經擠出成型的管材。PE管材在給水領域得到了非常迅速的發展，據估計，國內PE管材的年增長率高達10% 以上。目前在在給水領域通常采用PE80、PE100級別的中高密度聚乙烯管道，但PE63基本已經很少采用。在輸送燃?xì)忸I(lǐng)域，采用PE80、PE100級別的中高密度聚乙烯管道。

我公司生產的給水用聚乙烯管道所采用的樹脂為中高密度聚乙烯，材料等級為PE100。

　寶塑擁有德國巴頓費爾德(Battenfeld)PE管材生產線和管件注塑機，可以按照GB/T 13663—2000、GB/T 13663.2—2005、ISO 4427:2007等標準生產dn20-1200mm全系列管材、管件。年生產能力3萬噸。

　寶塑生產的PE100給水管材完全符合國家及國際相關標準的要求。所有原料全部采用PE100級別要求的高品質原材料，絕不摻雜任何垃圾料。

所屬類別：PE給水管、PE100

構成成分：聚乙烯

詳細信息

聚乙烯PE管材規格尺寸:
ISO4427規定了生產PE給水管材可以采用PE32、PE40、PE63、PE80、PE100材料，在GB/T13663-2000當中規定了采用PE63、PE80、PE100三種材料。兩份標準的SDR和公稱壓力、原料的對照如表3.4.3
表3.4.3 PE管材SDR系列、原料、公稱壓力對照表單位：MPa

SDR 系列	原料
	PE63		PE80		PE100
	ISO 4427	GB/T 13663	ISO 4427	GB/T 13663	ISO 4427	GB/T 13663
SDR33	0.32	0.32	--	0.4	--	--
SDR26	0.4	0.4	--	--	--	0.6
SDR21	--	--	0.6	0.6	--	0.8
SDR17.6	0.6	0.6	--	--	--	--
SDR17	0.63		0.8	0.8	1.0	1.0
SDR13.6	0.8	0.8	1.0	1.0	12.5	1.25
SDR11	1.0	1.0	1.25	1.25	16	1.6
SDR9	12.5	--	1.6	--	--	--
SDR7.4	16	--	--	--	--	--

在國家和國際兩個標準中規定的管材的規格尺寸一致，如表3.4.4。
表3.4.4 PE100級聚乙烯管材公稱壓力和規格尺寸

稱外徑	公稱壁厚
	標準尺寸比
	SDR26	SDR21	SDR17	SDR13.6	SDR11
	公稱壓力
	0.6	0.8	1.0	1.25	1.6
32	--	--	--	--	3.0
40	--	--	--	--	3.7
50	--	--	--	--	4.6
63	--	--	--	4.7	5.8
75	--	--	4.5	5.6	6.8
90	--	4.3	5.4	6.7	8.2
110	4.2	5.3	6.6	8.1	10.0
125	4.8	6.0	7.4	9.2	11.4
140	5.4	6.7	8.3	10.3	12.7
160	6.2	7.7	9.5	11.8	14.6
180	6.9	8.6	10.7	13.3	16.4
200	7.7	9.6	11.9	14.7	18.2
225	8.6	10.8	13.4	16.6	20.5
250	9.6	11.9	14.8	18.4	22.7
280	10.7	13.4	16.6	20.6	25.4
315	12.1	15.0	18.7	23.2	28.6
355	13.6	16.9	21.1	26.1	32.2
400	15.3	19.1	23.7	29.4	36.3
450	17.2	21.5	26.7	33.1	40.9
500	19.1	23.9	29.7	36.8	45.4
560	21.4	26.7	33.2	41.2	50.8
630	24.1	30.0	37.4	46.3	57.2
710	27.2	33.9	42.1	52.2	64.5
800	30.6	38.1	47.4	58.8	72.6
900	34.4	42.9	53.3	62.2	81.7
1000	38.2	47.7	59.3	72.5	90.2
1200	46.9	57.2	67.9	88.2

　　1、優異的韌性

　　PE管是一種高韌性管材、其斷裂伸長率超過500%，對管基礎不均勻沉降和錯位的適應能力非常強，抗震性好，世界各地的實踐證明PE管是耐震性好的管材，如：1995年日本的神戶地震中，PE供水管是唯一沒有被破壞的管材。云南省保山市自來水公司2001年1月安裝了兩個規格聚乙烯給水管材。運行兩個多月后，該地區發生最大震級5.9級地震，該市其它供水管道包括水泥管、玻璃鋼夾砂管、PVC-U管和鑄鐵管都遭到不同程度的破壞，而聚乙烯(PE)管材完好無損，保持繼續供水。因此，地震多發區適宜鋪設PE管。

　　另外，由于PE管的韌性，PE管還可以盤卷(尤其是管徑小的PE管)，減少了大量連接管件。PE管的走向容易按照施工方法的要求進行改變。在施工時，可在管子允許的彎曲半徑內繞過障礙，降低施工難度。

　　2、安全衛生

　　PE的原料分子只有碳、氫元素，沒有有害有毒的元素存在，衛生可靠，可用于純凈飲用水系統。

　　3、抗應力開裂性好

　　PE管具有低的缺口敏感性，高抗剪切強度和優異的抗刮痕能力，耐環境RCP和SCG性能突出。該性能可抑制外力對管材料內的缺陷、安裝過程中造成的切口、安裝或使用過程中造成的刮痕、巖石的緊密接觸和彎曲載荷等應力集中點的作用，增加材料的抗應力開裂性，使之具有低缺口敏感度、高剪切強度以及優異的抗裂紋能力。研究證明， PE100級管材則具有更加出色的抗刮痕能力。

　　4、低溫抗沖擊性好

　　PE管的低溫脆化溫度極低，可在-60攝氏度溫度范圍內安全使用。

　　5、耐磨性好

　　聚乙烯管與鋼管的耐磨性對比實驗表明：它的耐磨性是鋼管的4倍。

　　6、特殊的施工方式

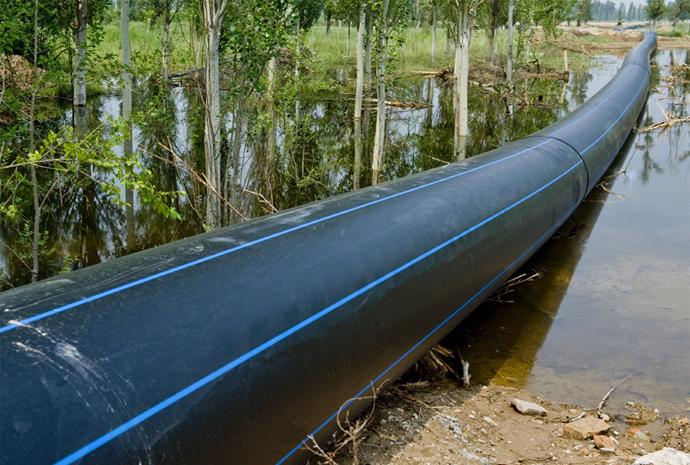

　　PE管材可以采取一些特殊的施工方式，例如非開挖施工、跨河鋪設等先進施工方法，節省資金，加快進度。

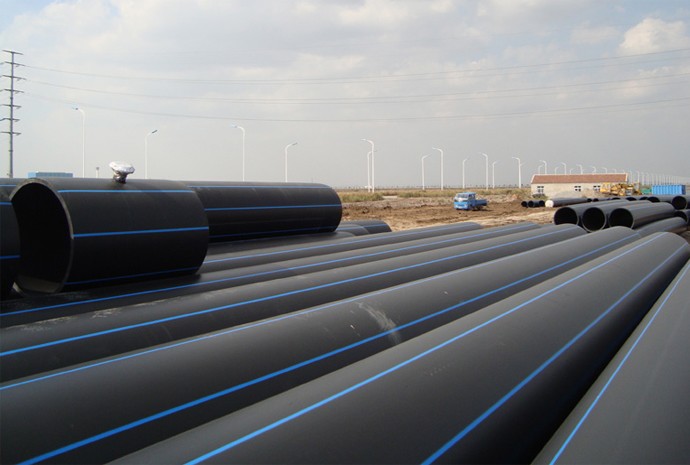

　　PE管材應用在市政飲用水時，管材的顏色為藍色或黑色，黑色管上應有共擠出藍色色條，色條沿管材縱向至少有三條。其它用途水管可以為藍色或黑色，暴露在陽光下的敷設管材必須為黑色。(加入最低濃度為2%的分散良好、分布均勻的炭黑所生產的管材對有害的紫外線輻射有長期保護作用)

序號	項 目	GB/T13663-2000，　PE100管材	ISO4427-2：2007，PE100管材	寶塑PE100管材典型值
01	20℃靜液壓強度	環向應力12.4MPa，100h，不破裂，不滲漏	環向應力12.4MPa，100h，不破裂，不滲漏	環向應力12.4MPa，150h，不破裂，不滲漏
02	80℃靜液壓強度	環向應力5.5MPa，165h，不破裂，不滲漏	環向應力5.4MPa，165h，不破裂，不滲漏	環向應力5.5MPa，165h，不破裂，不滲漏
03	80℃靜液壓強度	環向應力5.0MPa，1000h，不破裂，不滲漏	環向應力5.0MPa，1000h，不破裂，不滲漏	環向應力5.0MPa，1000h，不破裂，不滲漏
04	斷裂伸長度，%	≥350	≥350	≥400
05	縱向收縮率(110℃)，%	≤3	≤3	≤3
06	氧化誘導時間(200℃)，min	≥20	≥20	≥30
07	彈性模量，MPa			≥1000
08	屈服強度，MPa			≥22
09	泊松比			0.4
10	管壁粗糙系數			0.008
11	線性膨脹系數			0.15-0.20mm/m.℃
12	耐慢速裂紋增長(en>5mm)，80℃，0.92MPa			≥500h，無破壞
