產品介紹

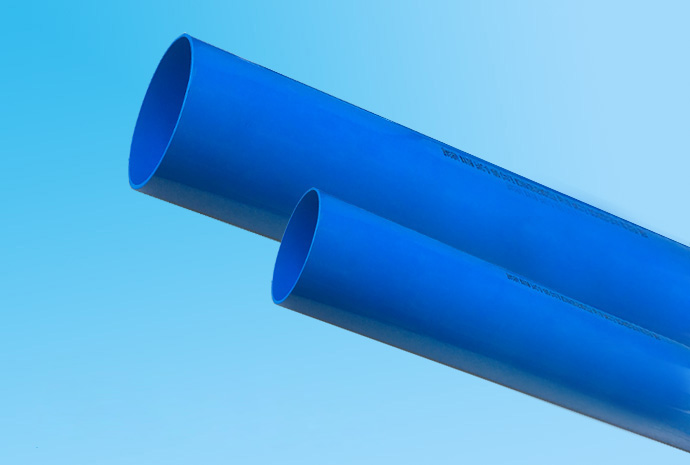

高抗沖雙軸取向PVC-O管材，通過雙軸取向技術，使管材相對傳統的PVC-U管材，材料強度，彈性模量，耐外沖擊性能，抗開裂性能，管材彈性等均有大幅度的提高。
管材采用直接承插連接，由于PVC-O獨特的生產工藝，管材內壁更加光滑，適合于應用在電力電纜套管和通信管領域。穿線阻力小，速度快，施工周期短。
管材在-10℃環境下的耐外沖擊性能仍然優于PVC-U管材在0℃時的性能，使管線在低溫環境下的安裝施工更加安全可靠。
產品標準
Q/JTBS 012-2017《高抗沖雙軸取向PVC-O電力電纜套管》
產品規格
表1 規格尺寸及偏差
單位為毫米
| 規格尺寸，dn×en | 平均外徑 | 公稱壁厚 | ||
| 基本尺寸 | 極限偏差 | 基本尺寸 | 極限偏差 | |
| 90×3.0 | 90 |
+0.7 -0.4 |
3.0 |
+0.5 0 |
| 90×4.0 | 90 |
+0.7 -0.4 |
4.0 |
+0.6 0 |
| 110×3.0 | 110 |
+0.8 -0.4 |
3.0 |
+0.5 0 |
| 110×4.0 | 110 |
+0.8 -0.4 |
4.0 |
+0.6 0 |
| 110×5.0 | 110 |
+0.8 -0.4 |
5.0 |
+0.7 0 |
| 167×6.0 | 167 |
+1.0 -0.5 |
6.0 |
+0.8 0 |
| 167×8.0 | 167 |
+1.0 -0.5 |
8.0 |
+1.0 0 |
| 200×7.0 | 200 |
+1.0 -0.5 |
7.0 |
+0.9 0 |
| 200×9.0 | 200 |
+1.0 -0.5 |
9.0 |
+1.1 0 |
| 219×8.0 | 219 |
+1.0 -0.5 |
8.0 |
+1.0 0 |
| 219×10.0 | 219 |
+1.0 -0.5 |
10.0 |
+1.2 0 |
| 注：其它規格可按用戶要求生產。 | ||||
性能指標
表1 物理力學性能
| 項目 | 單位 | 技術要求 | |
| 環剛度 | 90×3.0 | kN/m2 | ≥15 |
| 90×4.0 | ≥35 | ||
| 110×3.0 | ≥8 | ||
| 110×4.0 | ≥18 | ||
| 110×5.0 | ≥35 | ||
| 167×6.0 | ≥18 | ||
| 167×8.0 | ≥45 | ||
| 200×7.0 | ≥15 | ||
| 200×9.0 | ≥35 | ||
| 219×8.0 | ≥18 | ||
| 219×10.0 | ≥35 | ||
| 拉伸強度 | 軸向 | MPa | ≥48 |
| 環向 | ≥60 | ||
| 斷裂伸長率，% | ≥80 | ||
| 密度 | kg/m3 | 1350～1460 | |
| 扁平試驗 | —— | 加外壓至試樣垂直方向變形量為原內徑50%時，試樣無破裂或分層。 | |
| 落錘沖擊試驗（-10℃），% | —— | 不破壞 | |
| 靜摩擦系數 | —— | ≤0.35 | |
| 連接密封試驗 | —— | 無破裂，無滲漏。 | |
質量保證
公司嚴格執行ISO9001：2008質量管理體系，對原料選用、原料檢測、生產流程、產品檢測、倉儲運輸?shù)雀鱾€環節進行嚴格的質量控制。
